కనెక్షన్ డిజైన్ మరియు పోల్ ఎంపికలు

కనెక్టర్ టంకం లేకుండా డైరెక్ట్ వైర్ ముగింపు కోసం స్క్రూ టెర్మినల్స్‌ను ఉపయోగిస్తుంది. దీని సరళ వృత్తాకార నిర్మాణం విద్యుత్ పరిచయాలు, కేబుల్ ఎంట్రీ మరియు సీలింగ్ భాగాలను మిళితం చేస్తుంది. ఇది చెందినదిస్క్రూ కనెక్టర్లోపల సిరీస్UL కనెక్టర్పరిధి.

పోల్ కాన్ఫిగరేషన్‌లు 2-పిన్, 3-పిన్, 4-పిన్ మరియు 5-పిన్
వైర్ పరిధి 14-18 AWG
కేబుల్ వ్యాసం 6.0-12.0 మి.మీ
కనెక్షన్ పద్ధతి ఫీల్డ్ అసెంబ్లీ కోసం స్క్రూ ముగింపు
హౌసింగ్ రంగు నలుపు
మోడల్ హోదా PG13

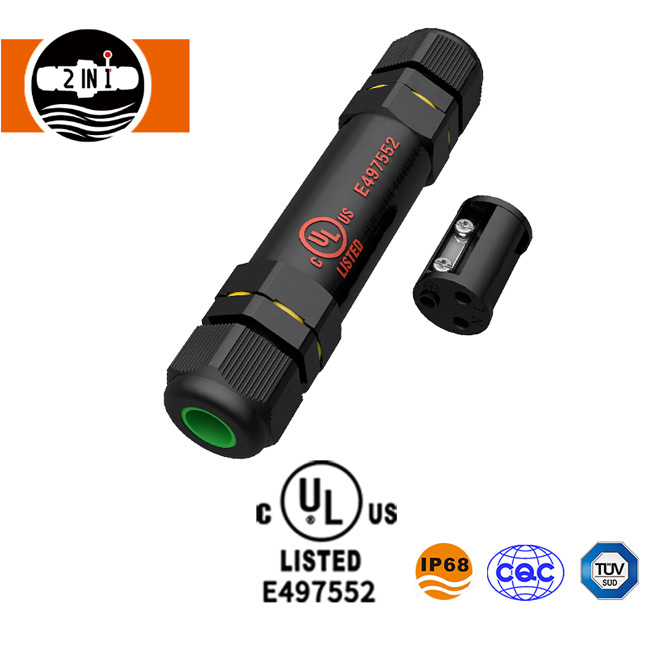

UL Listed Waterproof Connector With Screw Termination structure — స్క్రూ టెర్మినల్స్ మరియు సిలికాన్ సీలింగ్‌తో నేరుగా వృత్తాకార నిర్మాణం

ఎలక్ట్రికల్ మరియు మెకానికల్ స్పెసిఫికేషన్స్

పరామితి	స్పెసిఫికేషన్
ఉత్పత్తి పేరు	UL లిస్టెడ్ వాటర్‌ప్రూఫ్ కనెక్టర్ విత్ స్క్రూ టెర్మినేషన్
మోడల్	PG13
రక్షణ రేటింగ్	IP68
రేట్ చేయబడిన కరెంట్	6–10 ఎ
ఆపరేటింగ్ వోల్టేజ్	500 V AC RMS
వోల్టేజీని తట్టుకుంటుంది	1500 V AC, 1 నిమిషం
సంప్రదింపు నిరోధకత	5 mΩ కంటే తక్కువ
ఇన్సులేషన్ నిరోధకత	500 MΩ కంటే ఎక్కువ
సంభోగం మన్నిక	≥3,000 చక్రాలు
ఆపరేటింగ్ ఉష్ణోగ్రత	-40°C నుండి +105°C
ఫ్లేమ్ రేటింగ్	UL94 V-0
వైర్ గేజ్	14-18 AWG
కేబుల్ వ్యాసం	6.0-12.0 మి.మీ
సంప్రదింపు పదార్థం	నికెల్ పూతతో కూడిన రాగి మిశ్రమం
హౌసింగ్ మరియు ఇన్సులేషన్	అధిక-పనితీరు గల ఇంజనీరింగ్ ప్లాస్టిక్స్
సీల్ పదార్థం	సిలికాన్

మెటీరియల్ మరియు రక్షణ లక్షణాలు

హౌసింగ్ మరియు ఇన్సులేషన్

హౌసింగ్ మరియు ఇన్సులేటెడ్ భాగాలు ఇంజనీరింగ్ ప్లాస్టిక్‌లను ఉపయోగిస్తాయి, UL94 V-0 జ్వాల నిరోధకత కోసం పేర్కొనబడింది.

వాహక పరిచయాలు

నికెల్ పూతతో కూడిన రాగి-మిశ్రమం పరిచయాలు కండక్టర్ల మధ్య విద్యుత్ కనెక్షన్‌ను అందిస్తాయి. పేర్కొన్న సంపర్క నిరోధకత 5 mΩ కంటే తక్కువగా ఉంటుంది, అయితే ఇన్సులేషన్ నిరోధకత 500 MΩ కంటే ఎక్కువగా ఉంటుంది.

సీలింగ్ భాగాలు

సిలికాన్ సీల్ జలనిరోధిత నిర్మాణంలో భాగంగా ఉంటుంది. పేర్కొన్న IP68 రేటింగ్ నిర్వచించబడిన పరీక్ష పరిస్థితుల్లో దుమ్ము మరియు నీటి ప్రవేశ రక్షణకు సంబంధించినది.

UL Listed Waterproof Connector With Screw Termination sealing parts — ఇంజనీరింగ్-ప్లాస్టిక్ హౌసింగ్, నికెల్ పూతతో కూడిన పరిచయాలు మరియు సిలికాన్ సీల్

అప్లికేషన్ అనుకూలత

స్క్రూ టెర్మినేషన్‌తో కూడిన UL లిస్టెడ్ వాటర్‌ప్రూఫ్ కనెక్టర్ స్క్రూ-టెర్మినల్ వైరింగ్ మరియు ఎన్విరాన్‌మెంటల్ సీలింగ్ అవసరమయ్యే ఎలక్ట్రికల్ అసెంబ్లీల కోసం ఉద్దేశించబడింది.

అవుట్డోర్ లైటింగ్

అనుకూలమైన లైటింగ్ ఇన్‌స్టాలేషన్‌లలో విద్యుత్ కనెక్షన్‌లు.
పారిశ్రామిక ఆటోమేషన్

అనుకూల నియంత్రణ వ్యవస్థలు మరియు పరికరాల కోసం వైరింగ్.
యంత్రాలు

ఫీల్డ్-కనెక్ట్ చేయబడిన ఎలక్ట్రికల్ అసెంబ్లీలు నిర్వచించబడిన కేబుల్-ఎంట్రీ కొలతలు అవసరం.
సౌర పరికరాలు

వోల్టేజ్, కరెంట్ మరియు పర్యావరణ అవసరాలు కనెక్టర్ స్పెసిఫికేషన్‌లకు సరిపోయే సహాయక విద్యుత్ కనెక్షన్‌లు.
కమ్యూనికేషన్ పరికరాలు

అనుకూల పరికరాల సమావేశాలలో కనెక్షన్లు.

ధృవీకరణ మరియు వర్తింపు ధృవీకరణ

కనెక్టర్ UL, TUV మరియు CQC ధృవీకరణలతో పేర్కొనబడింది, RoHS సమ్మతి కూడా జాబితా చేయబడింది. దీని IP68 రేటింగ్ నిర్వచించబడిన పరీక్ష పరిస్థితుల్లో దుమ్ము మరియు నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణను నిర్దేశిస్తుంది, అయితే UL ధృవీకరణ వర్తించే ఉత్పత్తి భద్రతా అవసరాలకు సంబంధించినది.

UL TUV CQC certificates of the waterproof connector — UL, TUV, CQC ప్రమాణపత్రాలు మరియు RoHS సమ్మతి

HuaYi-FaDa తయారీ సామర్థ్యాలు

ShenZhen 2 IN 1 టెక్నాలజీ Co., Ltd. 2009లో స్థాపించబడింది మరియు వాటర్‌ప్రూఫ్ కనెక్టర్ మరియు కేబుల్ R&D, ఉత్పత్తి మరియు విక్రయాలపై దృష్టి సారిస్తుంది. కంపెనీ సుమారు 200 మంది ఉద్యోగులను మరియు 8,000 m² కంటే ఎక్కువ ఫ్యాక్టరీ స్థలాన్ని నివేదిస్తుంది.

2009 స్థాపించబడింది
~200 ఉద్యోగులు
8,000 m²+ ఫ్యాక్టరీ స్థలం
7+ సంవత్సరాలు OEM సరఫరా

దీని ఉత్పత్తి సౌకర్యాలు ఉన్నాయి:

మోల్డ్ ప్రాసెసింగ్ మరియు ఇంజెక్షన్ మోల్డింగ్ వర్క్‌షాప్‌లు.
వైర్ ఎక్స్‌ట్రాషన్ మరియు హార్డ్‌వేర్ ప్రాసెసింగ్ వర్క్‌షాప్‌లు.
ఆటోమేటిక్ కట్టింగ్, స్ట్రిప్పింగ్, వైర్-డ్రాయింగ్ మరియు టెర్మినల్-ప్రాసెసింగ్ పరికరాలు.
CNC మిల్లింగ్, గ్రౌండింగ్ మరియు స్పార్క్ మ్యాచింగ్ పరికరాలు.
అనుకూలీకరించిన జలనిరోధిత కనెక్టర్‌లు మరియు కేబుల్‌ల కోసం స్వతంత్ర R&D.

మా ఉత్పత్తులు డెలివరీకి ముందు 100% తనిఖీకి లోనవుతాయి, కొన్ని ఉత్పత్తులు రెండు లేదా మూడు సార్లు పరీక్షించబడతాయి. ఇది యాంఫినాల్, ఫిలిప్స్ (సిగ్నిఫై) మరియు OSRAMతో కూడిన ఏడు సంవత్సరాల కంటే ఎక్కువ OEM సరఫరా అనుభవాన్ని కూడా నివేదిస్తుంది.

HuaYi-FaDa waterproof connector production equipment — ఇన్-హౌస్ మౌల్డింగ్, ఎక్స్‌ట్రాషన్, CNC మరియు టెర్మినల్-ప్రాసెసింగ్ పరికరాలు

నమూనాలు, ఉత్పత్తి ప్రధాన సమయం మరియు అనుకూలీకరణ

నమూనాలు:వన్-టైమ్ మూల్యాంకనం కోసం పార్ట్ నంబర్‌కు మూడు ఉచిత నమూనాలు; షిప్పింగ్ ఖర్చులు అదనం.
ప్రామాణిక ప్రధాన సమయం:ఆర్డర్ ప్లేస్‌మెంట్ తర్వాత 2-3 వారాలు, స్టాక్ మరియు ఆర్డర్ అవసరాలకు లోబడి.
అనుకూలీకరణ:డ్రాయింగ్‌లు మరియు సాంకేతిక వివరాల ఆధారంగా OEM/ODM కనెక్టర్ డిజైన్‌లు మరియు ప్యాకేజింగ్.
నాణ్యత వారంటీ:కంపెనీ సమాచారంలో పేర్కొన్న విధంగా మూడేళ్లు.
ఎక్స్‌ప్రెస్ షిప్పింగ్:DHL, UPS, FedEx లేదా TNT వంటి సేవల కోసం 2–7 రోజుల అంచనా రవాణా సమయం.
బల్క్ షిప్పింగ్:పెద్ద సరుకుల కోసం సముద్ర సరుకు అందుబాటులో ఉంది.
