M12 UL జలనిరోధిత కేబుల్ కనెక్టర్

HuaYi-FaDa M12 UL వాటర్‌ప్రూఫ్ కేబుల్ కనెక్టర్‌లో IP68 రక్షణ, 2-పిన్ నుండి 5-పిన్ కాన్ఫిగరేషన్‌లు మరియు అనుకూలీకరించదగిన కేబుల్ రకాలు మరియు పొడవులతో మోల్డ్ కేబుల్ అసెంబ్లీలు ఉన్నాయి. పారిశ్రామిక ఆటోమేషన్, అవుట్‌డోర్ లైటింగ్ మరియు అనుకూల విద్యుత్ పరికరాల కోసం రూపొందించబడిన SQ12 సిరీస్ 5-10A రేటెడ్ కరెంట్, 300V AC ఆపరేషన్ మరియు -40°C నుండి +105°C వరకు ఉష్ణోగ్రతలకు మద్దతు ఇస్తుంది. OEM/ODM అనుకూలీకరణ మరియు నమూనా సేవలు అందుబాటులో ఉన్నాయి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

HuaYi-FaDaM12 UL జలనిరోధిత కేబుల్ కనెక్టర్ఒక అచ్చు కేబుల్ అసెంబ్లీ, బహుళ పిన్ కాన్ఫిగరేషన్‌లు మరియు పారిశ్రామిక మరియు బాహ్య పరిసరాలలో ఉపయోగించే ఎలక్ట్రికల్ పరికరాల కోసం IP68 రక్షణను మిళితం చేస్తుంది. SQ12 సిరీస్ బంగారు పూతతో కూడిన కాపర్-అల్లాయ్ కాంటాక్ట్‌లు మరియు UL94 V-0-రేటెడ్ హౌసింగ్ మెటీరియల్‌తో అనుకూలీకరించిన కేబుల్ రకాలు మరియు పొడవులకు మద్దతు ఇస్తుంది.

ప్రయోజనాలు

ఇంటిగ్రేటెడ్ కేబుల్ అసెంబ్లీ

SQ12 కనెక్టర్ దాని కేబుల్‌తో అచ్చు వేయబడింది, కనెక్టర్ చివరలో ప్రత్యేక వైరింగ్ అవసరాన్ని తొలగిస్తుంది. పరికరాల లేఅవుట్‌లు మరియు ఇన్‌స్టాలేషన్ అవసరాలకు సరిపోయేలా కేబుల్ రకం మరియు పొడవును అనుకూలీకరించవచ్చు.

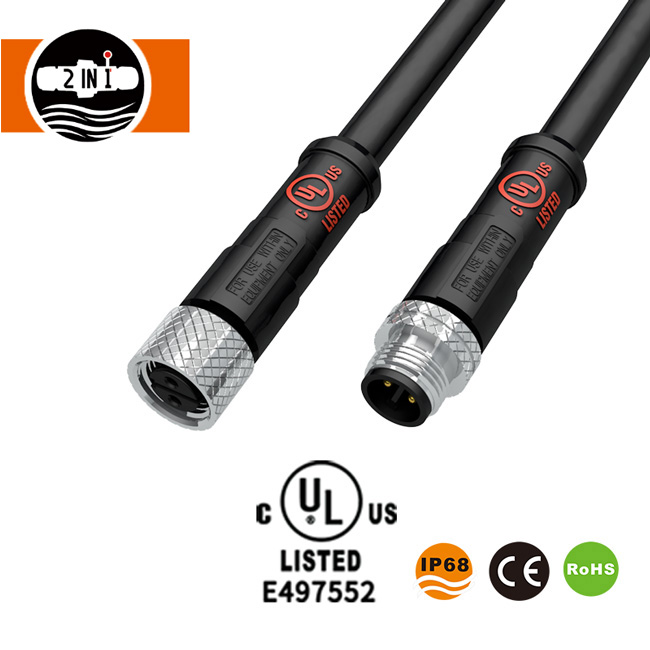

M12 UL Waterproof Cable Connector molded cable assembly

బహుళ పిన్ కాన్ఫిగరేషన్‌లు

2-పిన్, 3-పిన్, 4-పిన్ మరియు 5-పిన్ వెర్షన్‌లలో అందుబాటులో ఉంటుంది, కనెక్టర్ వివిధ విద్యుత్ కనెక్షన్ ఏర్పాట్లను కలిగి ఉంటుంది. వృత్తాకార డిజైన్ పరిచయాలు మరియు కేబుల్ కనెక్షన్‌ను కాంపాక్ట్ అసెంబ్లీలో అనుసంధానిస్తుంది.

బంగారు పూతతో కూడిన కాంటాక్ట్ డిజైన్

బంగారు పూతతో రాగి-మిశ్రమం పరిచయాలు వాహక ఇంటర్‌ఫేస్‌ను అందిస్తాయి. పేర్కొన్న సంపర్క నిరోధకత 5 mΩ కంటే తక్కువగా ఉంది మరియు ఇన్సులేషన్ నిరోధకత 500 MΩ కంటే ఎక్కువగా ఉంటుంది.

IP68 ప్రొటెక్షన్ మరియు ఫ్లేమ్ రెసిస్టెన్స్

కనెక్టర్ IP68 రేటింగ్ మరియు సిలికాన్ సీలింగ్ భాగాలను కలిగి ఉంది. దీని హౌసింగ్ మరియు ఇన్సులేటింగ్ భాగాలు అధిక-పనితీరు గల ఇంజనీరింగ్ ప్లాస్టిక్‌లను ఉపయోగిస్తాయి, UL94 V-0 జ్వాల నిరోధకత పేర్కొనబడింది. ఆపరేటింగ్ ఉష్ణోగ్రత పరిధి -40°C నుండి +105°C.

SQ12 సాంకేతిక లక్షణాలు

పరామితి	స్పెసిఫికేషన్
ఉత్పత్తి పేరు	M12 UL జలనిరోధిత కేబుల్ కనెక్టర్
మోడల్	SQ12
కనెక్షన్ రకం	అచ్చు కేబుల్ అసెంబ్లీ
కేబుల్ అనుకూలీకరణ	కేబుల్ రకం మరియు పొడవు
పిన్ ఎంపికలు	2-పిన్, 3-పిన్, 4-పిన్, 5-పిన్
రంగు	నలుపు
కనెక్షన్ గింజ	మెటల్
జలనిరోధిత రేటింగ్	IP68
వైర్ గేజ్	18-22 AWG
కేబుల్ వ్యాసం	4.0-8.0 మి.మీ
రేట్ చేయబడిన కరెంట్	5–10 ఎ
ఆపరేటింగ్ వోల్టేజ్	300 V AC RMS
వోల్టేజీని తట్టుకుంటుంది	1 నిమిషానికి 1500 V AC
సంప్రదింపు నిరోధకత	5 mΩ కంటే తక్కువ
ఇన్సులేషన్ నిరోధకత	500 MΩ కంటే ఎక్కువ
సంభోగం మన్నిక	≥3,000 చక్రాలు
ఆపరేటింగ్ ఉష్ణోగ్రత	-40°C నుండి +105°C
జ్వాల నిరోధకత	UL94 V-0
హౌసింగ్ మరియు ఇన్సులేషన్	అధిక-పనితీరు గల ఇంజనీరింగ్ ప్లాస్టిక్స్
సంప్రదింపు పదార్థం	బంగారు పూతతో కూడిన రాగి మిశ్రమం
సీల్ పదార్థం	సిలికాన్
జాబితా చేయబడిన ధృవపత్రాలు	UL, CQC

జలనిరోధిత పనితీరు మరియు కనెక్షన్ నిర్మాణం

IP68-రేటెడ్ ఎన్‌క్లోజర్ నిర్వచించబడిన పరీక్ష పరిస్థితులలో నీటి ప్రవేశానికి ధూళి-గట్టి రక్షణ మరియు నిరోధకతను అందిస్తుంది. సిలికాన్ సీలింగ్ భాగాలు కనెక్టర్ యొక్క జలనిరోధిత నిర్మాణంలో భాగంగా ఉంటాయి, అయితే మెటల్ గింజ అనుకూల సంభోగ భాగాల మధ్య యాంత్రిక కనెక్షన్‌ను అందిస్తుంది.

M12 UL Waterproof Cable Connector waterproof structure

అచ్చుపోసిన కేబుల్ నిర్మాణం కనెక్టర్ ముగింపులో ప్రత్యేక వైరింగ్ అవసరాన్ని తగ్గిస్తుంది. దీని 4.0–8.0 మిమీ కేబుల్ వ్యాసం పరిధి అనుకూలమైన కేబుల్ అసెంబ్లీలను కలిగి ఉంటుంది, అయితే నాలుగు పిన్ కాన్ఫిగరేషన్‌లు వేర్వేరు సర్క్యూట్ లేఅవుట్‌లకు మద్దతు ఇస్తాయి.

అందించిన స్పెసిఫికేషన్‌లు అన్‌మేట్ చేయని కనెక్టర్ ఇంటర్‌ఫేస్ కోసం ప్రత్యేక IP68 రేటింగ్‌ను ఏర్పాటు చేయలేదు.

అప్లికేషన్లు

అవుట్‌డోర్ లైటింగ్ సిస్టమ్స్:బహిర్గత వాతావరణంలో పనిచేసే లైటింగ్ పరికరాల కోసం అచ్చు కేబుల్ కనెక్షన్లు.
పారిశ్రామిక ఆటోమేషన్:అనుకూల యంత్రాలు మరియు నియంత్రణ పరికరాల కోసం విద్యుత్ కనెక్షన్లు.
యాంత్రిక పరికరాలు:కాంపాక్ట్ సర్క్యులర్ కనెక్టర్లు అవసరమయ్యే పరికరాల కోసం కేబుల్ అసెంబ్లీలు.
సౌర ఫోటోవోల్టాయిక్ పరికరాలు:అనుకూలమైన సహాయక విద్యుత్ కనెక్షన్లు.
కమ్యూనికేషన్ పరికరాలు:అనుకూల సిగ్నల్ లేదా పవర్ సర్క్యూట్‌ల కోసం కేబుల్ కనెక్షన్‌లు.

అందుబాటులో ఉన్న పిన్ కాన్ఫిగరేషన్‌లు వేర్వేరు వైరింగ్ ఏర్పాట్లకు మద్దతు ఇస్తాయి, అయితే అనుకూలీకరించిన కేబుల్ పొడవులు వివిధ పరికరాల లేఅవుట్‌లను కలిగి ఉంటాయి.

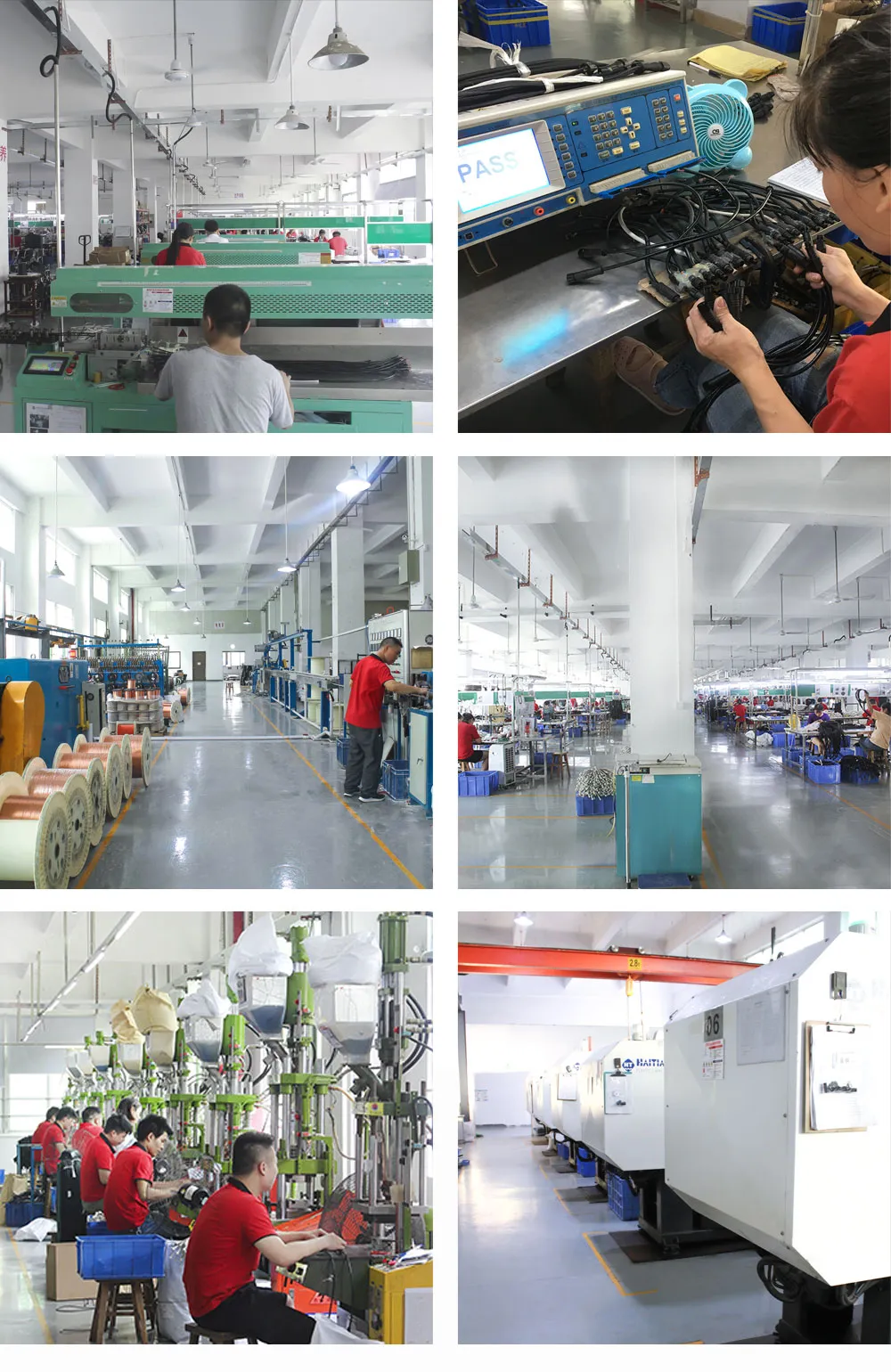

HuaYi-FaDa తయారీ సామర్థ్యాలు

ShenZhen 2 IN 1 టెక్నాలజీ Co., Ltd. 2009లో స్థాపించబడింది మరియు HuaYi-FaDa బ్రాండ్ క్రింద వాటర్‌ప్రూఫ్ కనెక్టర్ మరియు కేబుల్ డెవలప్‌మెంట్, ప్రొడక్షన్ మరియు విక్రయాలలో ప్రత్యేకత కలిగి ఉంది.

కంపెనీ సుమారు 200 మంది ఉద్యోగులను మరియు 8,000 m² కంటే ఎక్కువ ఫ్యాక్టరీ స్థలాన్ని నివేదిస్తుంది. దీని ఉత్పత్తి వనరులు:

అచ్చు ప్రాసెసింగ్:అంతర్గత అచ్చు అభివృద్ధి మరియు మ్యాచింగ్ సౌకర్యాలు.
ఇంజెక్షన్ మౌల్డింగ్:నిలువు మరియు క్షితిజ సమాంతర ఇంజెక్షన్ మౌల్డింగ్ యంత్రాలు.
కేబుల్ ప్రాసెసింగ్:వైర్ ఎక్స్‌ట్రాషన్, ఆటోమేటిక్ కట్టింగ్ మరియు స్ట్రిప్పింగ్ పరికరాలు.
టెర్మినల్ ప్రాసెసింగ్:ఎలక్ట్రికల్ టెర్మినల్ అసెంబ్లీ కోసం పరికరాలు.
ఖచ్చితమైన మ్యాచింగ్:CNC మిల్లింగ్, గ్రౌండింగ్ మరియు స్పార్క్ మ్యాచింగ్ సౌకర్యాలు.
ఉత్పత్తి అభివృద్ధి:అనుకూలీకరించిన జలనిరోధిత కనెక్టర్‌లు మరియు కేబుల్ సమావేశాల కోసం స్వతంత్ర R&D బృందం.

ఈ తయారీ వనరులు ప్లాస్టిక్ కాంపోనెంట్ ప్రొడక్షన్, కేబుల్ ప్రాసెసింగ్, టూలింగ్ మరియు మెటల్-పార్ట్ మ్యాచింగ్‌లను కవర్ చేస్తాయి.

UL సర్టిఫికేషన్ మరియు మెటీరియల్ లక్షణాలు

SQ12 సిరీస్ UL మరియు CQC ధృవీకరణతో జాబితా చేయబడింది. దీని హౌసింగ్ మెటీరియల్ పేర్కొన్న UL94 V-0 జ్వాల-నిరోధక వర్గీకరణను కలిగి ఉంటుంది మరియు కాంటాక్ట్ పిన్స్ బంగారు పూతతో కూడిన రాగి మిశ్రమాన్ని ఉపయోగిస్తాయి. ఈ మెటీరియల్ మరియు ధృవీకరణ వివరాలు ఎలక్ట్రికల్ పరికరాల అప్లికేషన్‌ల కోసం సాంకేతిక మూల్యాంకనానికి మద్దతు ఇస్తాయి.

కనెక్టర్ యొక్క IP68 రేటింగ్ దుమ్ము మరియు నీటి ప్రవేశ రక్షణకు సంబంధించినది, అయితే UL సర్టిఫికేషన్ వర్తించే ధృవీకరణ ద్వారా కవర్ చేయబడిన అవసరాలకు సంబంధించినది. సరఫరా చేయబడిన మోడల్-నిర్దిష్ట ధృవీకరణ వివరాలలో RoHS సమ్మతి జాబితా చేయబడలేదు.

M12 UL Waterproof Cable Connector certification

అనుకూలీకరణ, నమూనాలు మరియు డెలివరీ

HuaYi-FaDa వాటర్‌ప్రూఫ్ కనెక్టర్ మరియు కేబుల్ అసెంబ్లీల కోసం OEM మరియు ODM సేవలను అందిస్తుంది.

కేబుల్ అనుకూలీకరణ:కేబుల్ రకం మరియు పొడవు.
నమూనా లభ్యత:వన్-టైమ్ మూల్యాంకనం కోసం పార్ట్ నంబర్‌కు మూడు ఉచిత నమూనాలు; షిప్పింగ్ ఖర్చులు వేరు.
ఉత్పత్తి ప్రధాన సమయం:సాధారణంగా ఆర్డర్ ప్లేస్‌మెంట్ తర్వాత 2-3 వారాలు, స్టాక్ మరియు ఆర్డర్ అవసరాలకు లోబడి ఉంటుంది.
ఎక్స్‌ప్రెస్ షిప్పింగ్:DHL, UPS, FedEx లేదా TNT, 2–7 రోజుల రవాణా సమయాలను అంచనా వేయవచ్చు.
భారీ రవాణా:పెద్ద సరుకుల కోసం సముద్ర రవాణా.

HuaYi-FaDa M12 UL వాటర్‌ప్రూఫ్ కేబుల్ కనెక్టర్ అనుకూలీకరించదగిన కేబుల్ అసెంబ్లీలు, IP68 రక్షణ, బంగారు పూతతో కూడిన పరిచయాలు మరియు అనుకూలమైన పారిశ్రామిక మరియు బాహ్య పరికరాల కోసం పేర్కొన్న విద్యుత్ రేటింగ్‌లతో నాలుగు పిన్ కాన్ఫిగరేషన్‌లలో అందుబాటులో ఉంది.
